Cutter Soil Mixing

Soilmix

Soilmixing is de algemene benaming voor het vermengen van grondslag met een suspensie (bijv. cementmix) zodat een gemengd resultaat wordt verkregen met de grondslag als bestanddeel. Met soilmix kan o.a. grondverbetering worden toegepast. Met soilmixwanden kunnen o.a. een dijk worden versterkt of een vervuiling worden ingesloten. Cutter Soilmix verwijst specifiek naar het systeem waarbij een soilmixwand wordt verkregen door grondmenging m.b.v. cutterwielen. Een Cutter Soil Mix-wand uitgevoerd met het Cutter Soilmix-systeem kan constructief gebruikt worden als grondkering, maar ook als constructieve wand in de gebruikssituatie.

In 2004 bedenkt Bauer om het beste van twee toegepaste technieken te combineren. De revolutionaire cutterwielen van het Trench Cutter-systeem hadden zich op dat moment al veelvuldig bewezen. Deze cutterwielen worden gecombineerd met het Soil Mixing-principe en het innovatieve nieuwe systeem Cutter Soil Mix (CSM-systeem) is geboren. Inmiddels is het systeem alom geaccepteerd en niet meer weg te denken in de Nederlandse funderingsmarkt. Het CUR-handboek Soilmix-wanden, uitgekomen in 2016, heeft er aan bijgedragen dat er een toenemend aantal projecten is waarbij het CSM-systeem wordt voorgeschreven in het ontwerp. De populariteit is toe te schrijven aan het lage uitvoeringsrisico, de beperking van overlast en de praktische toepasbaarheid.

Het Cutter Soil Mix-systeem

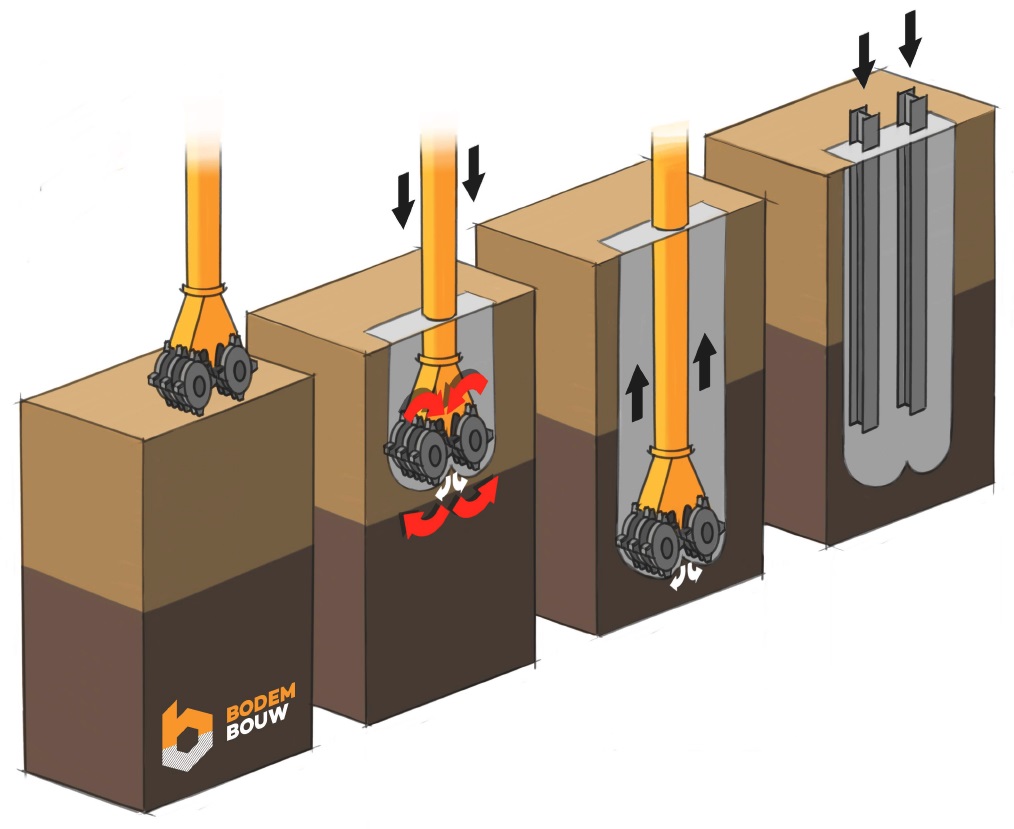

Het Cutter Soilmix-systeem (ook wel mixed-in-place genoemd) bestaat uit een freeskop met twee cutterwielen. In het midden van de freeskop, tussen de wielen, wordt cementspecie geïnjecteerd. Zo wordt er een homogeen gemixte massa gecreëerd, waarna de freeskop gemakkelijk op eigen gewicht in deze gemixte massa kan zakken.

Nadat de freeskop uit de gemixte kolom (CSM-moot) gekomen is, kan deze gewapend worden. Het type wapening is afhankelijk van de toepassing van de Cutter Soil Mix-wand. Stalen IPE-balken zijn de meest voorkomende wapening, maar ook stalen korven of netten kunnen als wapening fungeren. De toe te passen wapening wordt boven de CSM-moot gehesen en zakt op eigen gewicht in de zojuist gemixte CSM-moot.

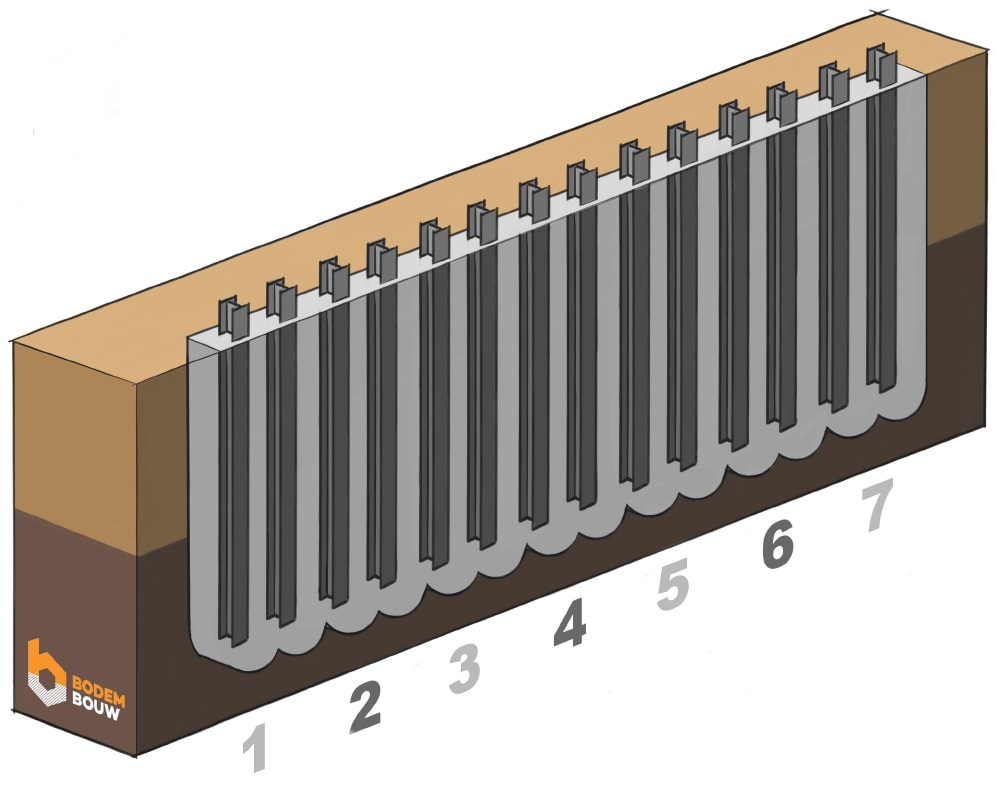

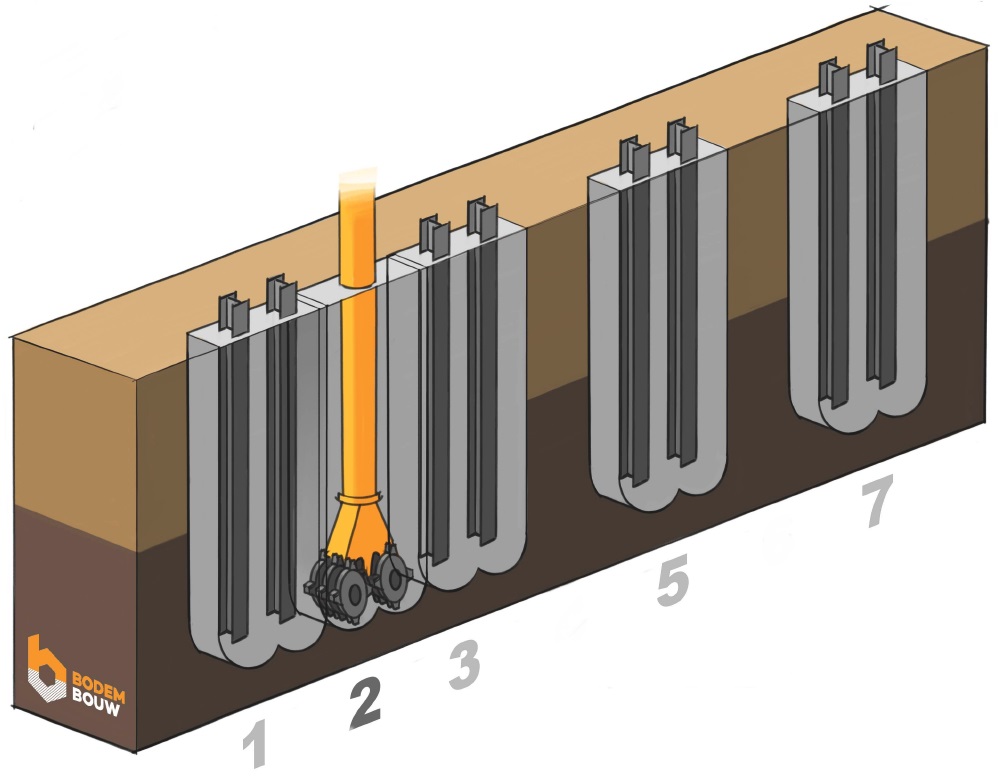

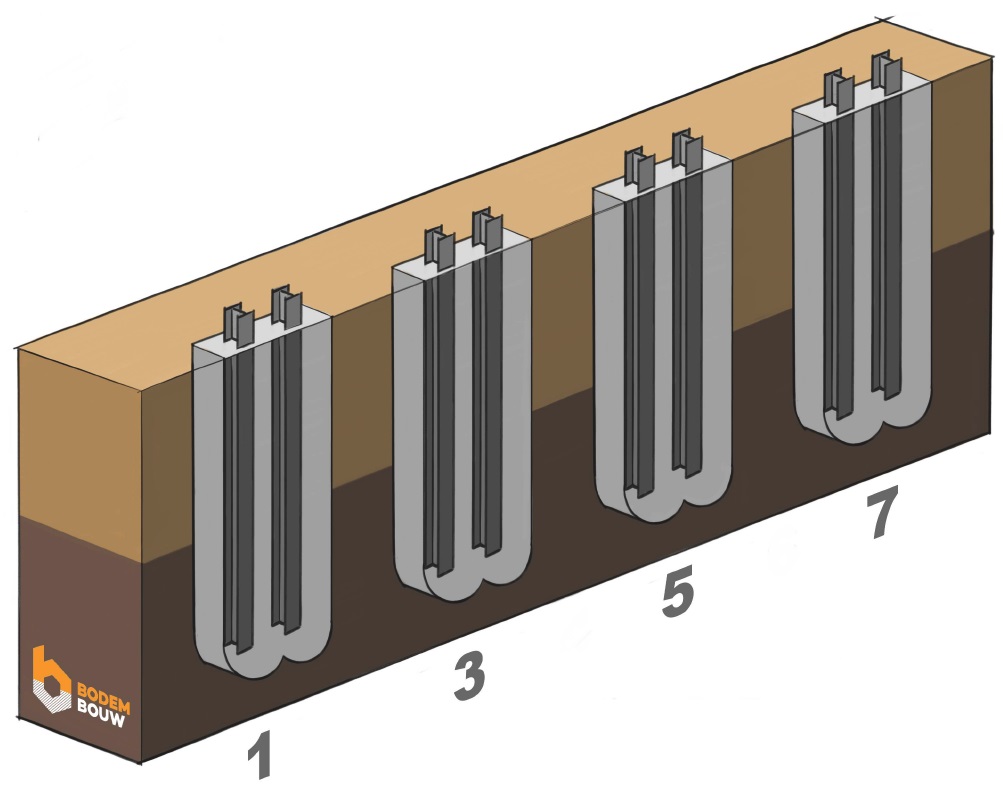

Bij het frezen van een CSM-wand wordt gestart met de oneven moten. Nadat de oneven moten voldoende zijn uitgehard (ca. 1 dag) worden de even (tussen-)moten gefreesd. Op deze manier wordt een optimale kwaliteit verkregen van elke moot en zo wordt de stabiliteit van de omringende grondslag gegarandeerd.

Voordelen Cutter Soil Mix-systeem

De voordelen van het Cutter Soil Mix-systeem komen bij binnenstedelijke projecten het meest tot hun recht. De Cutter Soil Mix-wand wordt geheel trillingsvrij en zettingsvrij aangebracht waardoor gevoelige belendingen minimaal risico lopen. Daarbij komt dat het systeem geluidsarm is waardoor de overlast naar omwonenden tot een minimum beperkt blijft. De CSM-wand is een relatief stijve grondkering waardoor de doorbuiging/verplaatsing zeer klein is. Bij het proces wordt enkel materiaal toegevoegd aan de grondslag en is de gemixte grondslag ook direct het eindresultaat dat als Cutter Soil Mix-wand gebruikt gaat worden. Dit maakt het CSM-systeem sneller en duurzamer dan vergelijkbare, traditionele systemen.

Doordat het Cutter Soil Mix-systeem langs een makelaar naar beneden loopt, is het zeer nauwkeurig. In de freeskop zitten inclinometers die exact meten hoe de frees naar beneden loopt. Afwijkingen worden dus gemeten en hier kan direct op bijgestuurd worden. Dit maakt het Cutter Soil Mix-systeem beter controleerbaar en rapporteerbaar dan vergelijkbare, traditionele systemen zoals damwanden of berlinerwanden.

Ten opzichte van traditionele systemen zoals damwanden en berlinerwanden, heeft het Cutter Soil Mix-systeem minimale uitvoeringsrisico’s. Daarbij komt dat de overlast in de vorm van geluids- en transportoverlast naar de omgeving tot een minimum beperkt blijft.

Belangrijkste voordelen van het Cutter Soil Mix-systeem:

  • Hoge productiviteit t.o.v. diepwand- of trench-cuttersysteem
  • Het insitu soil kan een constructieve functie hebben
  • Weinig verspilling (duurzaam)
  • Volledig trillingsvrij
  • Geluidsarm
  • Toepasbaar in harde grondslag
  • Zeer nauwkeurig
  • Goede kwaliteitscontrole
  • Minder overlast

BodemBouw en Cutter Soilmix

BodemBouw kan beschikken over meer dan 10 jaar ervaring met de toepassing van de Cutter Soilmix-techniek op tal van projecten in de Benelux. Hierbij is veel theoretische kennis opgedaan op het gebied van engineering van een CSM-wand en zijn veel praktische ervaringen opgedaan bij toepassingen van CSM-wanden in verschillende grondslagen en met verschillende functies. BodemBouw is in het bezit van twee Bauer RG21 CSM-stellingen, die beschikken over de nieuwste technologieën op het gebied van geluidloos werken met minimale uitstoot. De machine en toebehoren worden bediend door bekwame werknemers met de juiste mentaliteit. Zo ontstaat de perfecte fundering voor een goede en vooral vruchtbare samenwerking.

Wat heeft BodemBouw te bieden op het gebied van Cutter Soilmix:

  • Vakkennis, zowel theoretisch als praktisch
  • Gedetailleerde engineering
  • Voorlichting en begeleiding bij controlerende instanties (ingenieursbureau, gemeentes enz.)
  • Ondersteuning bij voorlichting omwonenden
  • Uitgebreide begeleiding tijdens de uitvoering
  • Praktische en geoptimaliseerde systematiek
  • Eigen materieel
  • Bekwame vakmensen
